真空管高頻焊接設備

        真空管高頻焊接設備設備了一種用于真空管感應（接觸）焊接的固態高頻焊機裝置。大功率電容器組C和電感L組成電流型并聯升壓自諧振電路。該電路適用于低負載電感的高頻焊管，不需要輸出變壓器，既提高了效率，又增加了整機的可靠性。

       1、設備組成

    （1）直流電源柜

      ●將開關柜的功能與整流控制功能融為一體。

      ●輸入線開關、輸入電壓指示燈、輸出電流表、輸出電壓表。

      ●三相晶閘管整流橋，實現高頻焊機功率調節。

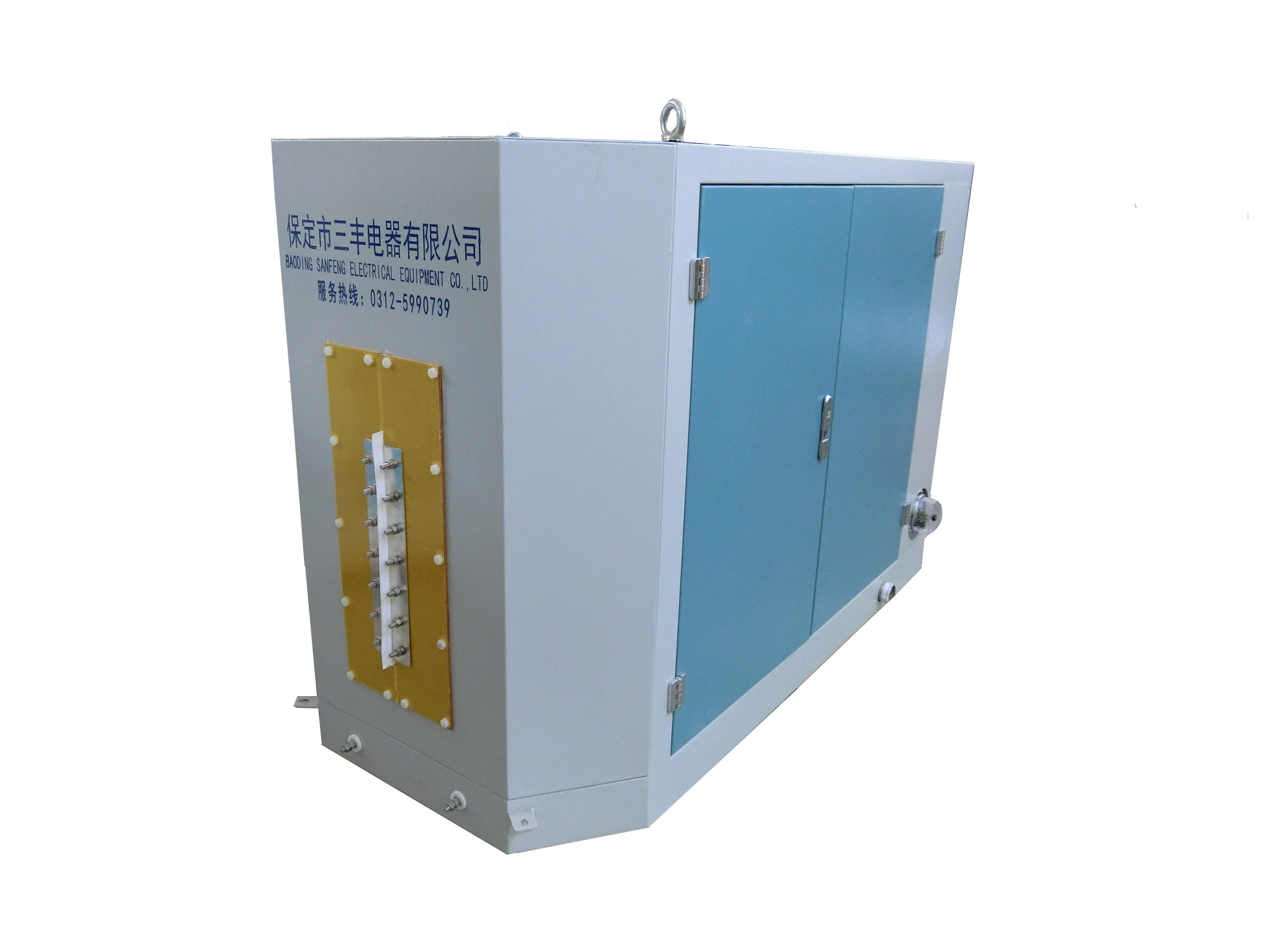

     2、逆變輸出柜

    ● MOSFET單相逆變器橋接并聯。

    ●逆變橋采用抽屜式設計和積木式方法實現功率疊加。

    ●二次諧振采用LC并聯諧振。

    ●輸出臂為管道焊接提供所需的功率傳輸。

    ●帶空調的密封設備柜

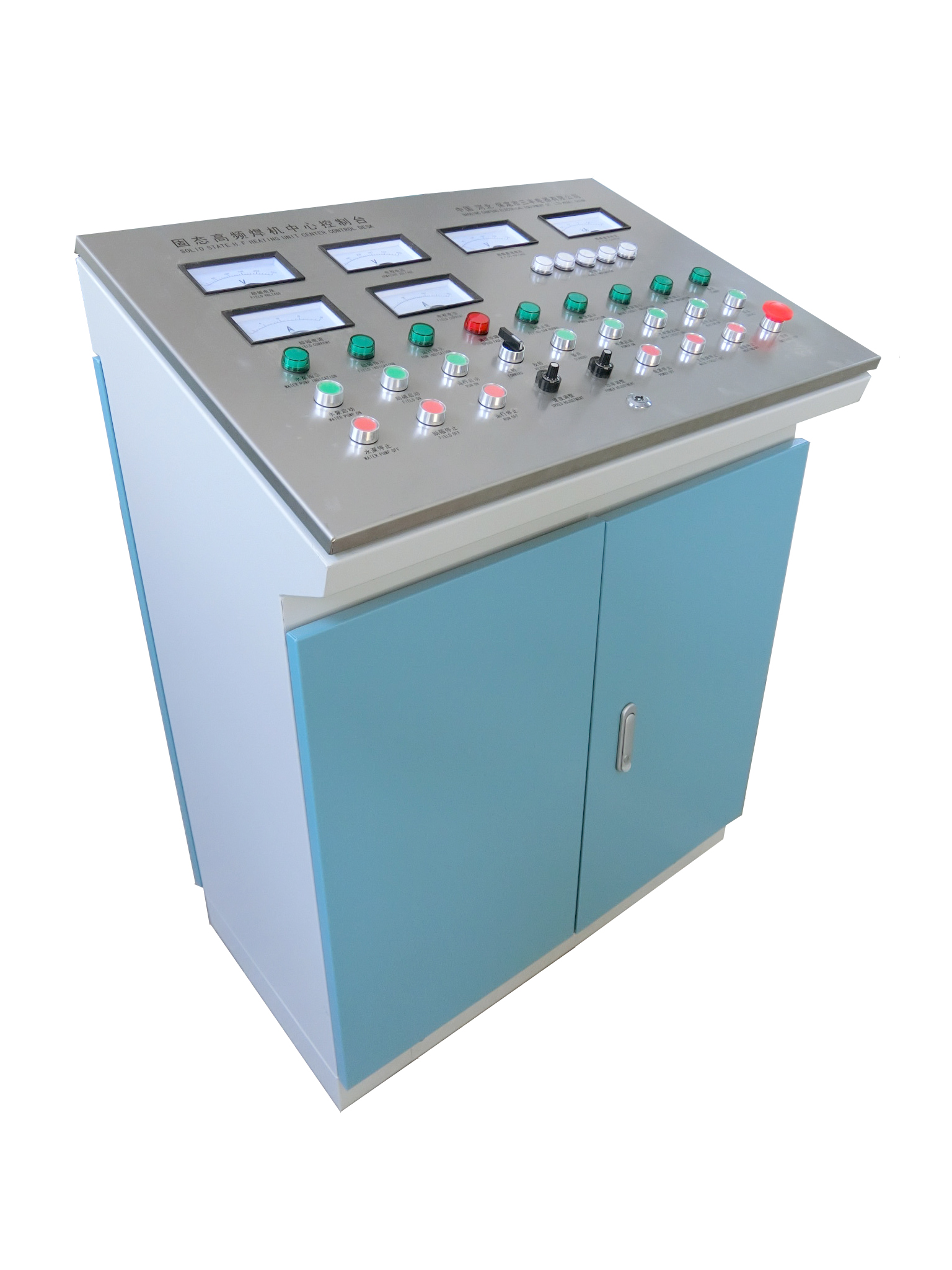

    3、操控臺

    ●配有液晶顯示屏、功率調節、點擊調速模塊，充分實現焊管生產線的集中控制。

    ●顯示報警裝置—直流電壓電流顯示，直流調速柜電樞電壓電流顯示，勵磁電壓電流顯示。

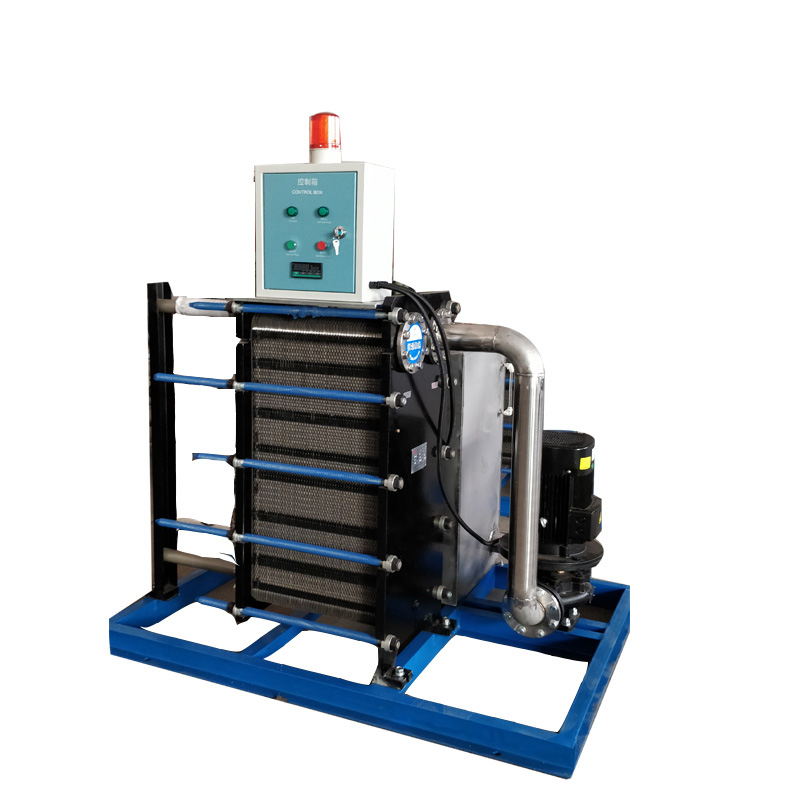

    4、水水交換

    ●組成：板式換熱器、水箱、水泵和電氣控制部分。

    ●采用封閉循環，使用外部水（普通水）冷卻內部水（蒸餾水）的冷卻方法，無結垢。

    ●散熱片—擔任效率高，運行成本低。建議大功率和高頻設備用于此配置。

    ●水泵和銅管幾乎沒有污染。

    ●帶水位的水箱，易于檢查水位。

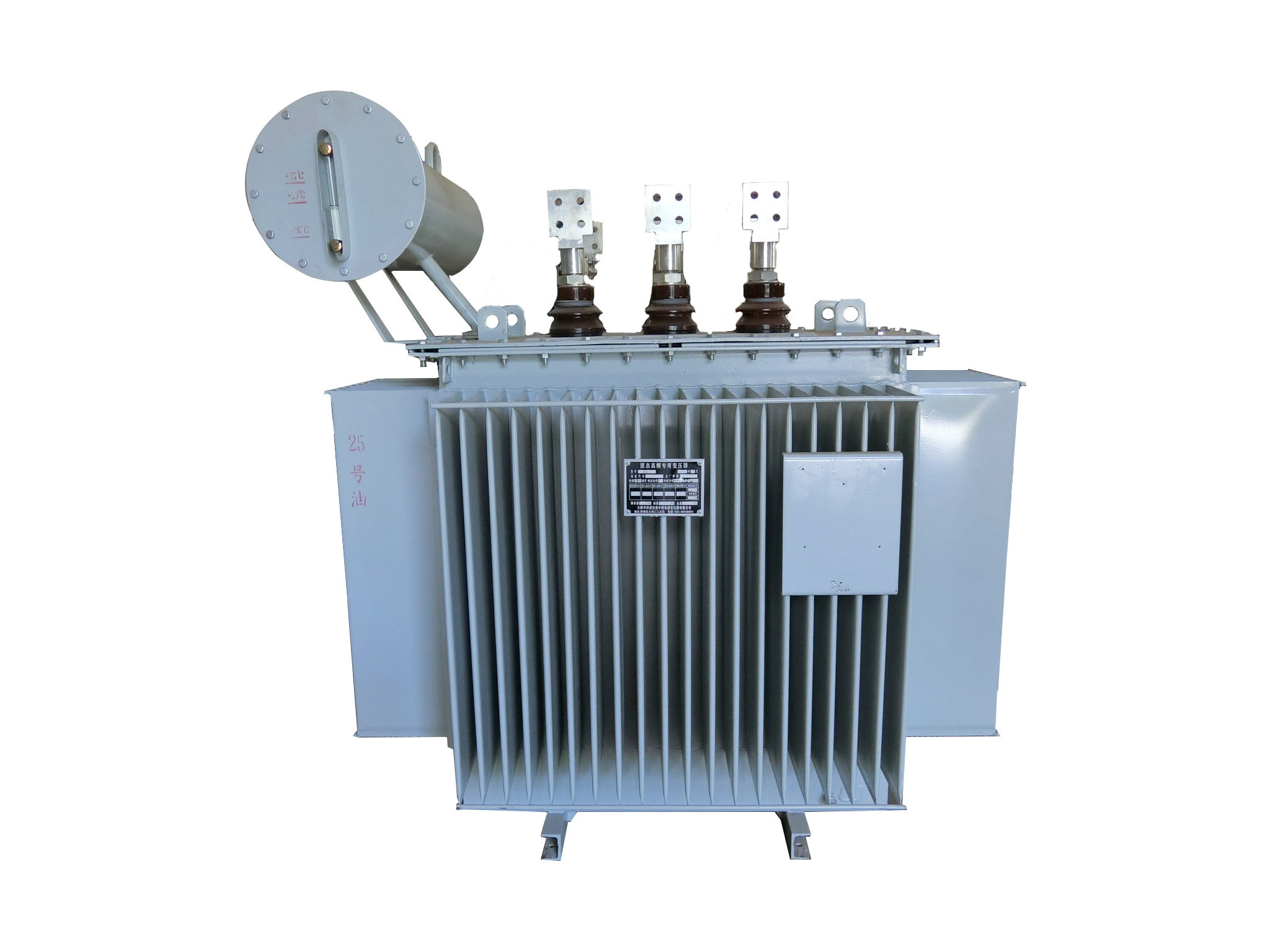

    5、變壓器

    ●整流變壓器是設備進線的整流器部分。電源電壓從415V將至200V，既保證了設備的穩定供電，又起到了隔離電網的作用。
