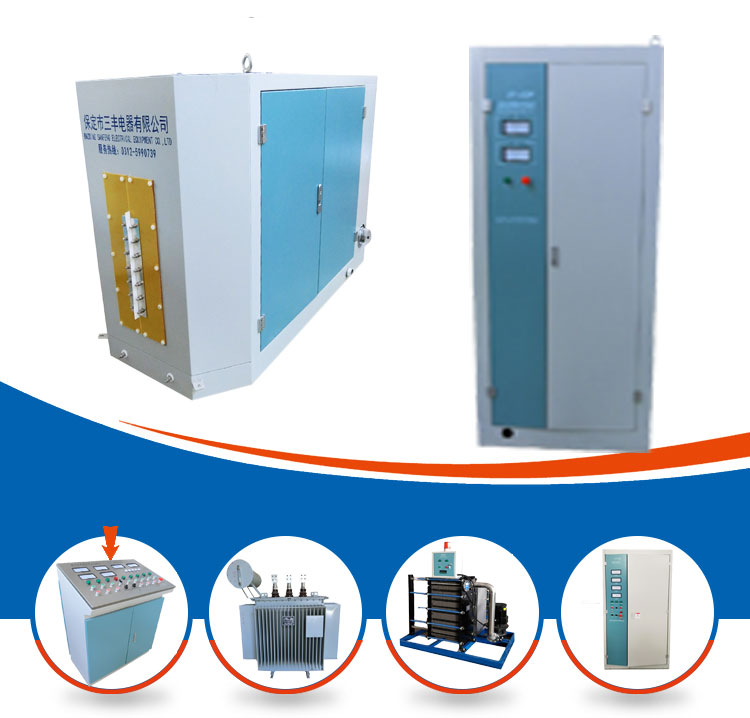

并聯固態高頻感應焊機
三豐公司生產制造的SF-GGP-H固態高頻感應加熱設備博采國外眾家之長，集多年生產傳統高頻設備經驗的基礎上，精心設計，嚴格篩選，精益求精，反復實驗率先在國內制造出了符合高頻焊管行業長期連續工作，復合諧振模式頻率高的國產固態高頻感應加熱設備。
SF-GGP-H固態高頻感應加熱設備系全部采用晶體管的逆變器。振蕩元件采用MOSFET大功率器件組成的功率模板式結構。大功率電容器組C與電感線圈L及可靠的保護控制電路構成電流恒定型逆變器既全晶體管式高頻感應加熱設備。
我公司生產制造的SF-GGP-H固態高頻感應加熱設備的基本原理圖
槽路是復合諧振即電流型逆變器，實際測量電壓波形為正弦波，電流波形亦為正弦波，此正是電流型逆變器效率高的所在之處，一般電壓型逆變器（串聯諧振）和電子管式高頻的電壓波形和電流波形是作不到如下圖中波形的。
震蕩波形
SF-GGP-H固態高頻感應加熱設備在設計上充分考慮了焊管行業的特殊性（長期連續工作）。逆變部分采用了軟開關特性技術與合理、精確的槽路匹配，極大的減少了諧波分量，且電壓、電流均為正弦波。
固態高頻焊管設備設計參數
焊管材質：Q系列、J系列、X系列
焊接形狀：圓形、矩形、異形
管材直徑.: 最大至 Φ 508mm
管厚范圍:0.6-18mm
典型焊速:20-130m/min
焊接方式:感應焊, 400KW以上可采用接觸焊
整機效率:η≈82-85%
