一、設備組成

1.SF-GGP-H固態高頻感應加熱設備由五部分組成：

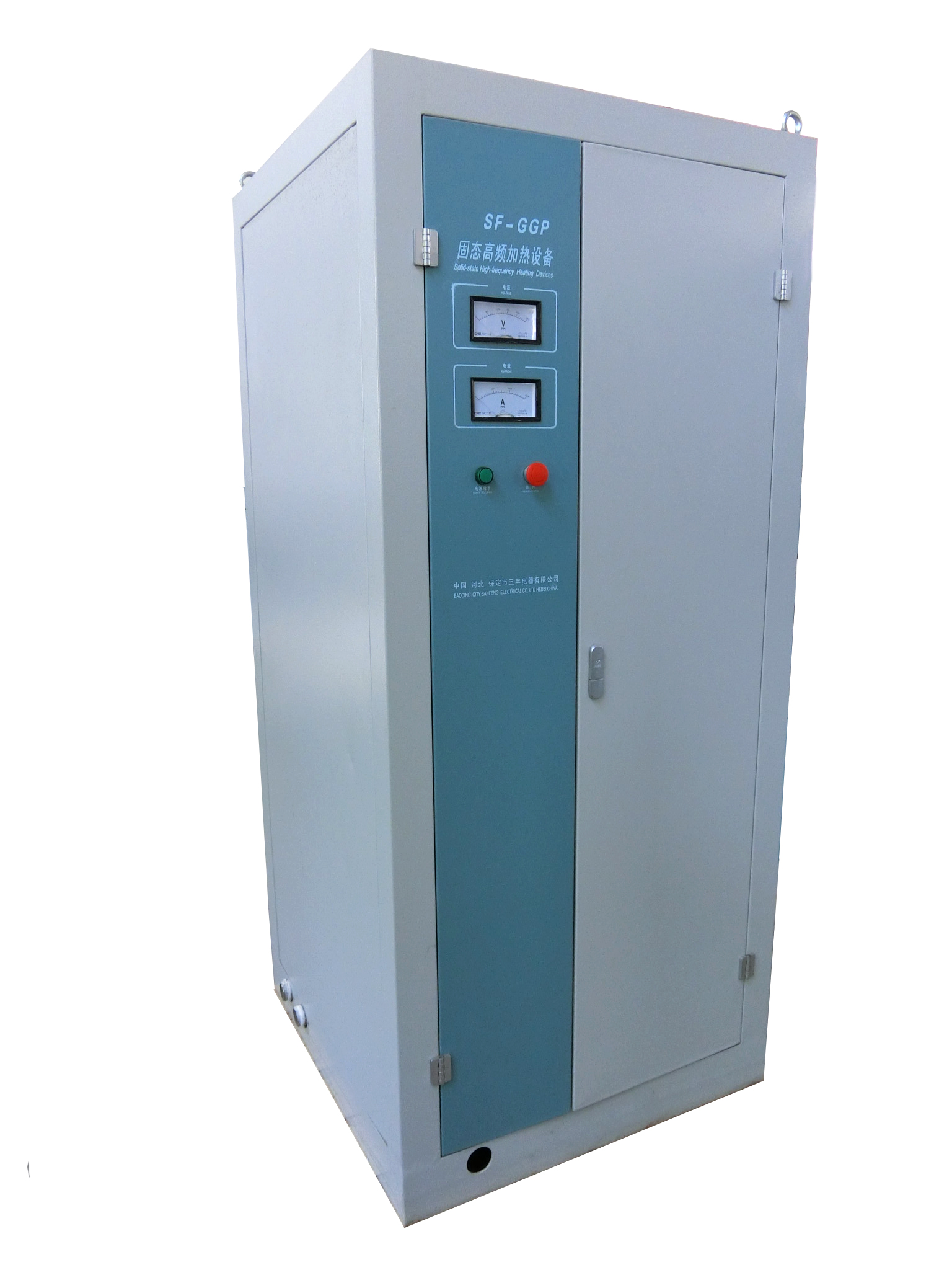

A、直流電源柜：三相可控硅整流橋（SCR）、計算機數字脈沖觸發板、平波電感等組成，設計了若干吸收及LC諧振濾波器件，達  到降低設備輸出電壓脈動，提高紋波系數指標，確保了焊縫質量，也避免了諧波對電網的干擾。

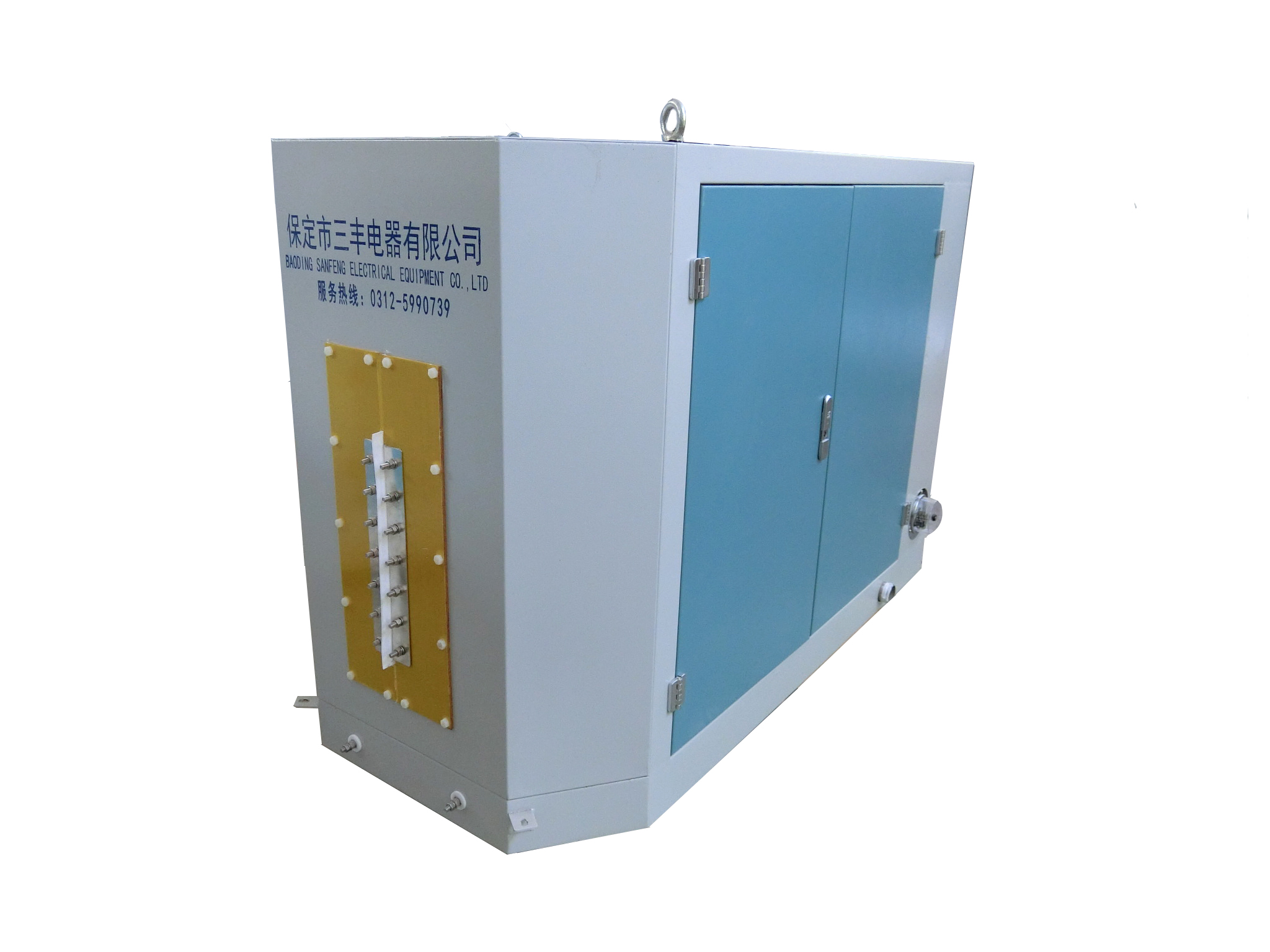

B、逆變輸出柜：由功率模板、觸發板、電容器組、電感、感應焊輸出極板等組成，主功率器件采用美國IR公司IRFP460和IXYS公司DSEI60-06A快恢復二極管構成電流型逆變器 ，整機輸出效率高，工藝先進可靠。設有電動負載匹配裝置，可方便地調節設備負載的輕重，用戶更換規格后調整非常方便。

C、整流變壓器：將380V交流降壓到175V供給整流柜

D、冷卻系統：水·水交換冷卻器，由水泵、不銹鋼水箱、不銹鋼板式熱交換器、不銹鋼分水器、電控箱等組成。

E、機組中心控制臺：有電樞電流、電樞電壓、高頻直流電壓、高頻直流電流、頻率、故障報警信號等顯示功能，實現了固態高頻焊管設備的遠程操作和功率調節。

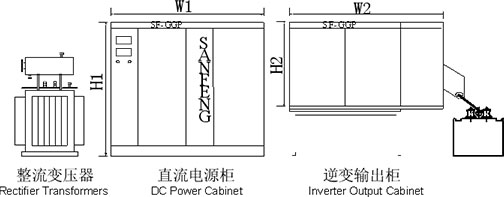

2. 設備組成示意圖(單位：mm)

二、技術說明和技術參數及使用環境

• 1.固態高頻參數
• 輸出功率：Pout=60-1200KW
• 配電容量：90-1800KVA
• 電源制式：AC三相　380V/50Hz（可根據用戶電源制式設計制造）
• 整機效率：η≈82—85%
• 振蕩頻率：F=300KHz±50KHz
• 諧振形式：復合諧振
• 槽路輸出形式：無輸出焊接變壓器，感應圈直接輸出
• 冷卻方式：水冷（內循環為蒸餾水）
• 主要用途：鋼管焊接（高頻連續焊接）

• 水水冷卻參數：
• 電源制式：AC三相　380V/50Hz（可根據用戶電源制式設計制造）
• 電機功率：2-9KW
• 內水質： 蒸餾水
• 外水質：普通水，硬度< 0.017毫克/cm3
• 水壓保護：低于所設水壓動作保護
• 水流保護：低于所設水流動作保護

• 風水冷卻參數：
• 電源制式：AC三相　380V/50Hz（可根據用戶電源制式設計制造）
• 循環水泵電機功率：2-7.5KW
• 噴淋水泵電機功率：1.1KW
• 風機電機功率：1.5KW
• 工作壓力：≤2.5kg/ cm3
• 流量：15m3/h
• 內循環水質：蒸餾水
• 噴淋水質：普通水

• 2.使用環境
• 室內安裝，設備接地良好，接地線顏色與控制縛明顯區別（接地線顏色 為色）其截面積＞4mmm2,接地電阻小于4Ω；
• 海拔高度不超過1000O米，否則應降低額定值使用;
• 周?chē)h(huán)境溫度不超過40℃，不低于-10℃；
• 空氣相對溫度不大于85%;
• 無劇烈振動，無導電塵埃，無各種腐蝕性氣體及爆炸性氣體；
• 安裝傾斜度不大于5度；
• 安裝在通風良好的場合。

• 1.循環軟水冷卻系統技術特點：
• 1)全封閉循環冷卻：杜絕異物進入管道，引起管道堵塞。
• 2)軟水循環：無水垢生成引起管路、水冷元器件、水冷電容器、水冷電抗器等過損壞。
• 3)節能、操作方便
• 4)換熱效率高
• 5)軟水耗量?。褐恍枰淮涡约尤胲浰ㄕ麴s水），冬天可適量加入防凍液。
• 2.電網要求：
• 1)電網電壓應為正弦波，諧波失真不大于5%。
• 2)三相電壓間不平衡度應小于±5%
• 3)電網電壓持續波動范圍不超過±10%，電網頻率變化不超過±3%（應在Hz間）
